Ненесущая стена изоляции ISO3834

Характер продукции

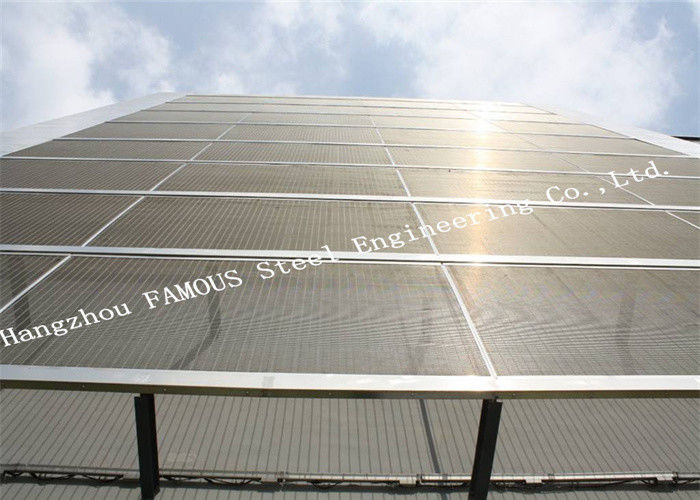

Watertight воздухонепроницаемая панель металла изоляции обрамила стеклянный фасад ненесущей стены

Ненесущая стена панели металла сделана из металлических пластин как панель стороны, и составлена системы структуры поддержки. Декоративная структура строя конверта который не делит влияния основной структуры здания и может иметь некоторую емкость смещения. Панель алюминиевого сплава наиболее обыкновенно используемая панель металла для ненесущей стены.

Ненесущая стена панели металла сделана панелей металла как декоративный поверхностный слой, и соединена к основному корпусу здания через рамку металла за панелью, переходником, и подобием. Система также включает структуры необходима для функций как защита от огня, предохранение от молнии, термоизоляция, ядровая изоляция, вентиляция, и затенять.

Требования к нагрузки:

Ненесущая стена под действием значения значения нагрузки от давления ветра стандартного или нагрузки силы тяжести стандартного

Следующие будут соотвествованы (см. GB/t 21086-2007):

1. Максимальная гнуть деформация алюминиевых баров профиля должна быть проконтролирована на ≤L/180. Максимальная деформация стальных штаног профиля должна быть проконтролирована на ≤L/250.

2. См. национальные стандарты для относительного отклонения стеклянной панели в ненесущей стене, максимальная гнуть деформация панели быть проконтролировано на ≤L/60.

3. Отправная точка стандартного значения нагрузки от давления ветра нет чем 1.0kPa. Высчитано в соответствии с GB 50009" код для нагрузок структур здания».

4. Открытая ненесущая стена будет рассматривать нагрузку от давления ветра действуя на строя конверте.

Watertight представление:

1. Watertight индекс представления ненесущей стены можно высчитать согласно GB/t 21086-2007 (фиксированная часть ненесущей стены в зонах ударенных тропическими штормами и тайфунами не должна быть более менее чем 1000Pa, и фиксированная часть в других регионах не должна быть более менее чем 700Pa);

2. См. таблицу GB/t 21086-2007 для индексного значения представления ненесущей стены watertight;

3. В приобъектном тесте брызг воды, строя ненесущая стена с требованиями к закрепленности воды не будет протекать вода;

4. Необходимо watertight представление ненесущей стены открытого здания.

Воздухонепроницаемое представление:

1. Воздухонепроницаемый индекс представления строя ненесущей стены исполнит с уместными регулировками GB 50176, GB 50189, JGJ 132-2001, JGJ 134, JGJ 26, и соотвествует уместных энергосберегающих стандартов.

2. Для общих положений на воздухонепроницаемых индексах дизайна представления строя ненесущих стен, пожалуйста см. уместные главы в GB/t 21086-2007;

3. Необходимо воздухонепроницаемое представление открытой строя ненесущей стены.

Проведение изоляции:

Коэффициент передачи тепла ненесущей стены предложен согласно уместным национальным стандартам и спецификациям.

Открытая ненесущая стена сама не имеет функцию консервации жары. При использовании открытой ненесущей стены, общее проведение изоляции строя конверта должно быть рассмотрено. Дизайн коэффициента передачи тепла строя внешней стены должен быть определен вычислением согласно обеспечениям GB 50176, и должен соотвествовать GB 50189, JGJ132-2001, JGJ134, JGJ26 и JGJ75.

Когда теплоизолирующий материал необходим за панелью ненесущей стены, теплоизолирующий материал должен быть помещен на поверхности капитальной стены, и должен иметь структуру поддержки. Дыхание вне.

Дизайн структуры соединения ненесущей стены в строгих холодных и холодных областях должен принять измерения избежать холодных мостов.

Для зданий с высокими термальными требованиями производительности, приобъектные термальные проверки технических характеристик можно проводить.

Представление огня:

Согласно GB50016 «коду для дизайна защиты от огня зданий» и GB50045-95 «коду для дизайна защиты от огня зданий высотного здания гражданских». Принцип что ненесущая стена должна изолировать циркуляцию огня и дыма.

Зазор между ненесущей стеной и окружающими компонентами разъединения огня, зазором между полом или наружным краем стены раздела, и зазором между краем отверстия твердой стены, etc., должен быть конструирован для преграждать огня.

Предохранение и огонь дыма преграждая систему конструкции ненесущей стены будут иметь запечатывание и стойкость; в случае огня, целостность будет поддержана в предписанный предел огнестойкости.

Материалы используемые в огне преграждая систему должны быть плам-retardant или не-горючими материалами с оценкой огнестойкости которая соотвествует.

Внимание оплаты к разнице между требованиями к предела огнестойкости для построения компонентов в стандарте и горящем представлении используемых строительных материалов. Уместные стандарты и спецификации не обеспечивают ясные требования для представления сгорания панелей ненесущей стены декоративных.

Представление предохранения от молнии

Компоненты алюминиевой рамки ненесущей стены легирующего металла по мере того как сеть предохранения от молнии должна надежно быть соединена с системой защиты молнии основной структуры здания.

Сопротивление удара и сейсмическое представление:

1. Сейсмическое представление должно соотвествовать GB 50011;

2. Дизайн индекса деформации здания может сослаться на регулировки GB 21086-2007.
